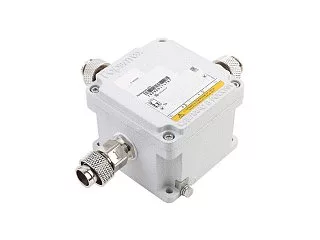

Взрывозащищенная клеммная коробка КСРВ171109 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ171109 — взрывозащищенная клеммная коробка из алюминиевого сплава с прямоугольным корпусом внешними габаритами 172 × 112 × 91 мм. Внутренние размеры составляют 162 × 102 × 72 мм. Увеличенная относительно КСРВ111109 длина корпуса дает больше пространства для размещения клеммных зажимов при сохранении ширины и глубины 112 и 91 мм соответственно.
Для внутренней компоновки используется монтажная панель К1711Х. Ее габариты составляют 160 × 68 × 67 мм, масса — 0,09 кг. Панель может быть выполнена из алюминия или нержавеющей стали в зависимости от выбранного кода материала.
КСРВ171109 позволяет устанавливать клеммные зажимы AVK нескольких номинальных сечений. Максимальная вместимость зависит от выбранного зажима и должна рассматриваться совместно с необходимым количеством кабельных вводов.
Максимально допустимое количество клемм AVK
| Клеммный зажим | Номинальное сечение, мм² | Максимальное количество |
|---|---|---|
| AVK 2,5 | 2,5 | 23 |
| AVK 4 | 4 | 19 |
| AVK 6 | 6 | 15 |
| AVK 10 | 10 | 5 |
| AVK 16 | 16 | 4 |
| AVK 35 | 35 | 3 |
Количество рассчитано без учета пространства, необходимого для установки кабельных вводов. Поэтому при формировании конкретной комплектации одновременно учитываются клеммы и кабельные вводы.
Для исполнения /IP68 КСРВ171109 заливается компаундом. Масса корпуса составляет 1,1 кг, масса компаунда — 2 кг, итоговая масса коробки в таком исполнении — 3,1 кг.
Максимально рекомендуемое количество кабельных вводов
В каждой ячейке первое значение относится к резьбе NPT, второе — к соответствующей метрической резьбе. А обозначает длинную сторону корпуса, Б — короткую.
| Резьба NPT | Метрическая резьба | Сторона А | Сторона Б |
|---|---|---|---|
| 3/8″ | M16×1,5 | 8 / 8 | 4 / 3 |
| 1/2″ | M20×1,5 | 7 / 6 | 2 / 2 |
| 3/4″ | M25×1,5 | 3 / 3 | 1 / 1 |
| 1″ | M32×1,5 | 2 / 2 | 1 / 1 |
| 1 1/4″ | M40×1,5 | 2 / 2 | 1 / — |
Таким образом, вытянутая геометрия КСРВ171109 дает возможность разместить на длинной стороне больше вводов, чем на короткой. Для резьб 1 1/2″ NPT / M50×1,5 и крупнее установка вводов для этого типоразмера не предусмотрена в допустимых конфигурациях.
Технические характеристики
Применение
КСРВ171109 применяется для соединения и разветвления электрических цепей с размещением клеммных зажимов внутри защищенного корпуса. Прямоугольный формат удобен для схем, в которых требуется расположить несколько клемм последовательно и организовать ввод кабелей преимущественно по длинной стороне коробки.
Вместимость позволяет использовать клеммные зажимы номинальным сечением от 2,5 до 35 мм². Конкретный состав определяется параметрами подключаемых проводников: их сечением, током и напряжением. При установке нескольких типов клемм одновременно необходимо проверять их суммарную вместимость для корпуса.
Условия эксплуатации и требуемая взрывозащита определяются исполнением КСРВ, которое выбирается для конкретного объекта.
Преимущества практического использования
Прямоугольный корпус КСРВ171109 дает больше полезной длины для компоновки клеммных зажимов, не требуя перехода к квадратному корпусу большего формата. Это особенно удобно, когда электрическая схема предполагает последовательное размещение нескольких соединений.
Для клемм AVK 2,5 корпус вмещает до 23 зажимов, а при необходимости подключения проводников большего сечения допускает установку AVK 10, AVK 16 и AVK 35. Такой диапазон дает возможность подобрать комплектацию под разные параметры электрической цепи.
Различная вместимость длинной и короткой сторон по кабельным вводам позволяет учитывать направление подхода кабелей при проектировании узла. При необходимости повышенной герметизации доступно исполнение /IP68 с заливкой корпуса компаундом.
Купить Взрывозащищенная клеммная коробка КСРВ171109 из алюминиевого сплава
Заказать взрывозащищенную клеммную коробку КСРВ171109 можно с комплектацией под конкретную электрическую схему. В заказе определяются тип и количество клеммных зажимов, кабельные вводы, стороны их размещения и необходимые дополнительные исполнения.
Для подбора коробки следует указать количество подключаемых кабелей и проводников, их сечение, ток и напряжение, требуемые клеммы и параметры кабельных вводов. Полное обозначение КСРВ формируется с учетом кода размера корпуса, клеммных зажимов, вводов, их расположения и выбранных опций.
