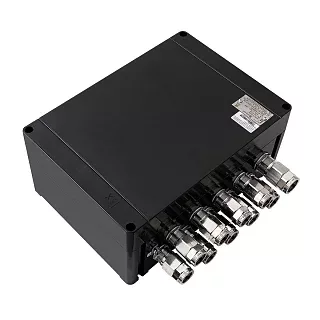

Взрывозащищенная клеммная коробка КСРВ-П170809
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-П170809 — компактный вытянутый типоразмер серии с корпусом длиной 175 мм и шириной 85 мм. По длине и ширине он совпадает с КСРВ-П170807, но имеет большую глубину — 96 мм вместо 76 мм. Это позволяет получить дополнительное внутреннее пространство без увеличения установочного контура по двум основным размерам.
Крепежные размеры корпуса составляют 71×137 мм. Диаметр крепежных отверстий — 6,4 мм. Масса коробки составляет 0,7 кг.
Монтажная панель и монтажная планка
| Элемент | Значение |
|---|---|
| Монтажная панель | КП1708X |
| Монтажная планка | A0154–01 |
| Количество монтажных планок на коробку, шт. | 2 |
Одинаковая монтажная панель КП1708X предусмотрена для КСРВ-П170807 и КСРВ-П170809. В обозначении панели X является кодом материала: А — алюминий, Н — нержавеющая сталь.
Крепление при помощи монтажных пластин /ПЛАНКА
Для КСРВ-П170809 предусмотрен вариант крепления при помощи монтажных пластин.
| Параметр | Значение |
|---|---|
| Монтажный размер с пластинами, мм | 205 |
| Диаметр крепежных отверстий, мм | 9 |
Другие дополнительные размеры для этого варианта в строке КСРВ-П170809 не приведены.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 7 |
| 4 | 6 |
| 6 | 5 |
| 10 | 4 |
| 16 | 3 |
| 35 | — |
| 50 | — |
| 70 | — |
| 120/150 | — |
| 240 | — |
Для КСРВ-П170809 производитель приводит допустимые количества для клемм сечением от 2,5 до 16 мм²: от 7 клемм для 2,5 мм² до 3 клемм для 16 мм². Для следующих сечений значения в строке этой модели отсутствуют.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 5/5 | 2/2 |
| 1 | 3/4 | 1/1 |
| 2 | 2/2 | 1/1 |
| 3 | 2/2 | 1/1 |
| 4 | — | — |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
Для кода 1 в каталоге непосредственно указано различное количество для резьб G и M по стороне А — 3/4. Это значение сохраняем без корректировки. Для кодов 2 и 3 предусмотрено по 2/2 ввода на стороне А и 1/1 на стороне Б.
Технические характеристики
Применение
КСРВ-П170809 подходит для компактных клеммных сборок, где требуется узкий вытянутый корпус, но глубины КСРВ-П170807 недостаточно. При одинаковых габаритах 175×85 мм по двум основным направлениям модель имеет глубину 96 мм и позволяет разместить более объемную внутреннюю компоновку.
При выборе необходимо учитывать состав клемм, сечение проводников, типы кабельных вводов и стороны их установки. Для этого типоразмера особенно важно учитывать ограниченную ширину корпуса и различия допустимого количества вводов по сторонам А и Б.
Преимущества практического использования
Ключевое отличие КСРВ-П170809 от КСРВ-П170807 — увеличенная глубина при сохранении той же длины и ширины. Это позволяет выбрать более глубокий корпус без изменения пространства, занимаемого изделием по контуру 175×85 мм.
Для КСРВ-П170809 в каталоге отдельно приведены допустимые количества клемм, чего нет для КСРВ-П170807. Максимальное значение составляет 7 клемм для сечения 2,5 мм².
Модель также комплектуется монтажной панелью КП1708X и двумя монтажными планками A0154–01, что позволяет формировать внутреннюю компоновку с учетом конкретной схемы соединений.
Следующий типоразмер в каталоге — КСРВ-П211311 с внешними габаритами 210×129,5×106,5 мм и массой 1,5 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-П170809
КСРВ-П170809 можно заказать в НПО «Легион» с комплектацией под конкретную схему соединений. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, количество и тип клеммных зажимов, типы кабельных вводов, стороны их расположения, необходимость монтажной панели или монтажных планок и дополнительные исполнения.Похожие товары
